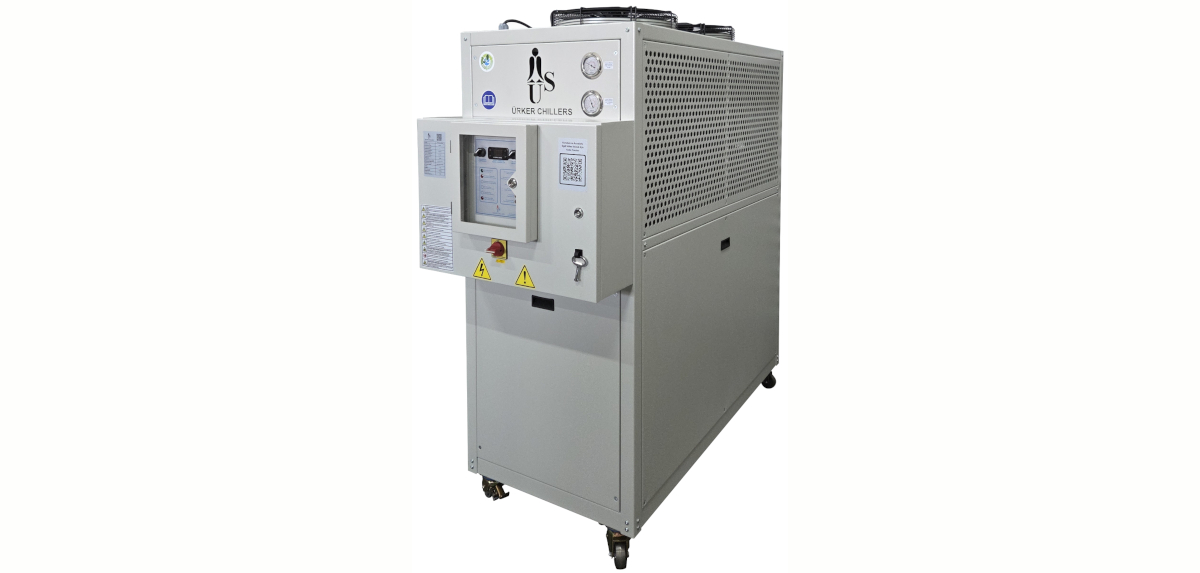

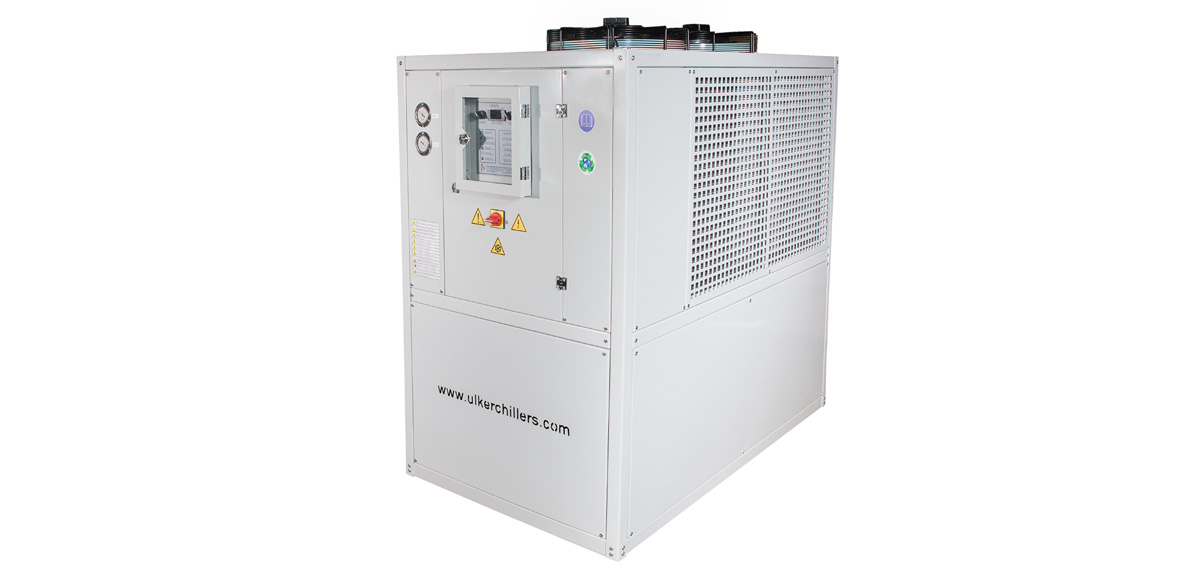

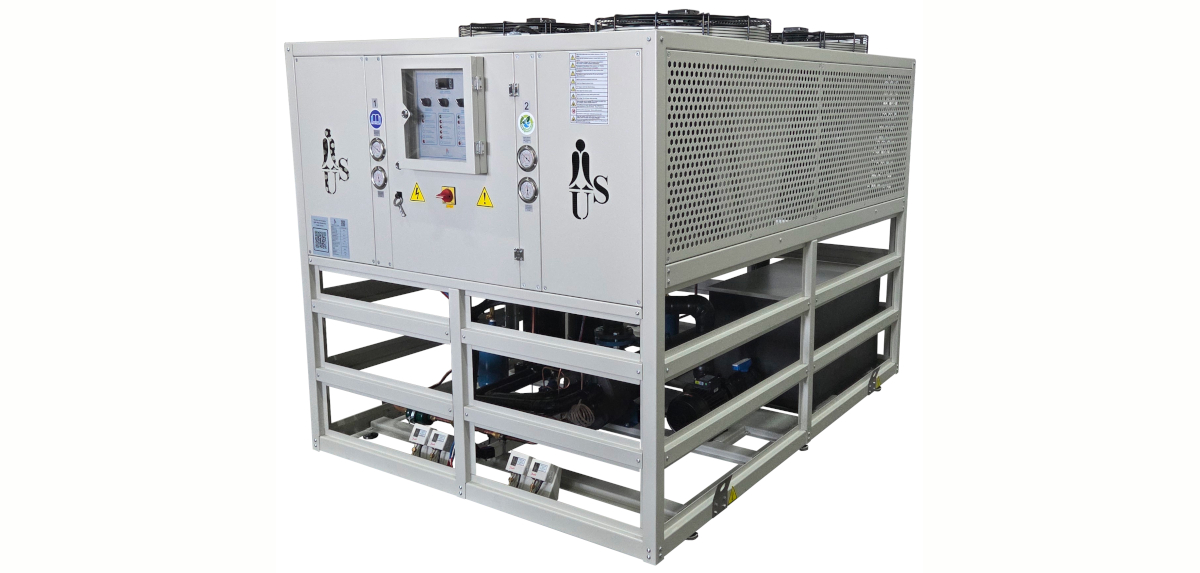

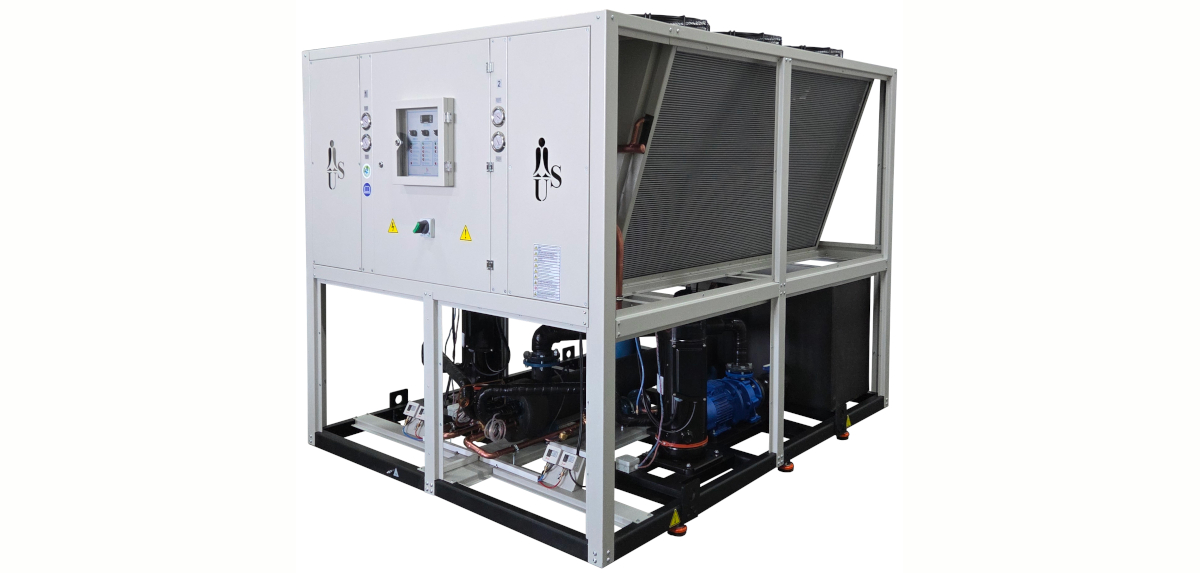

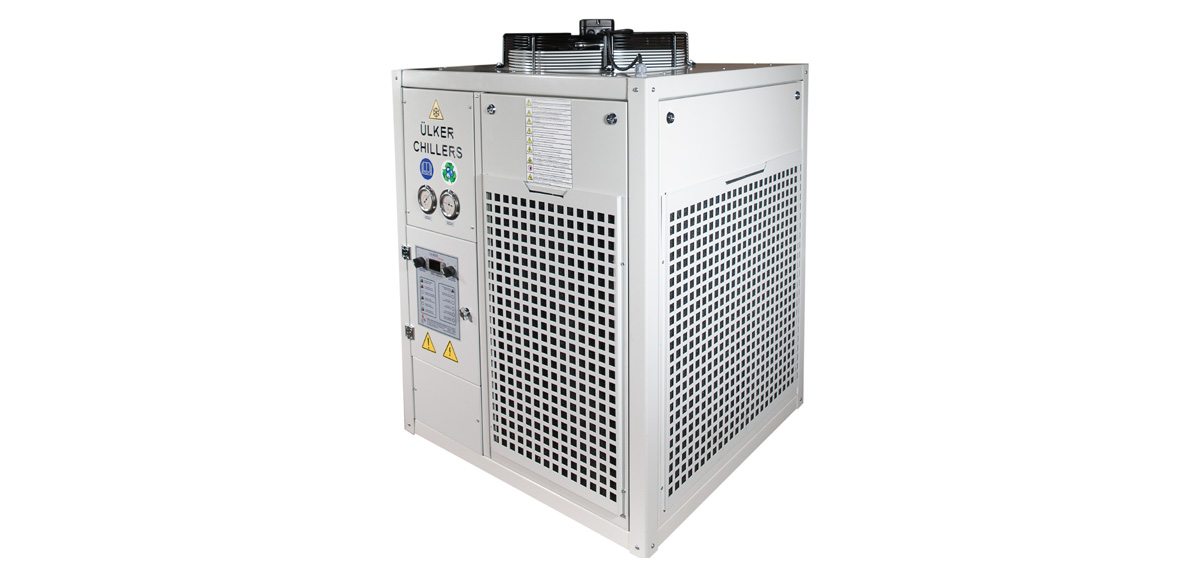

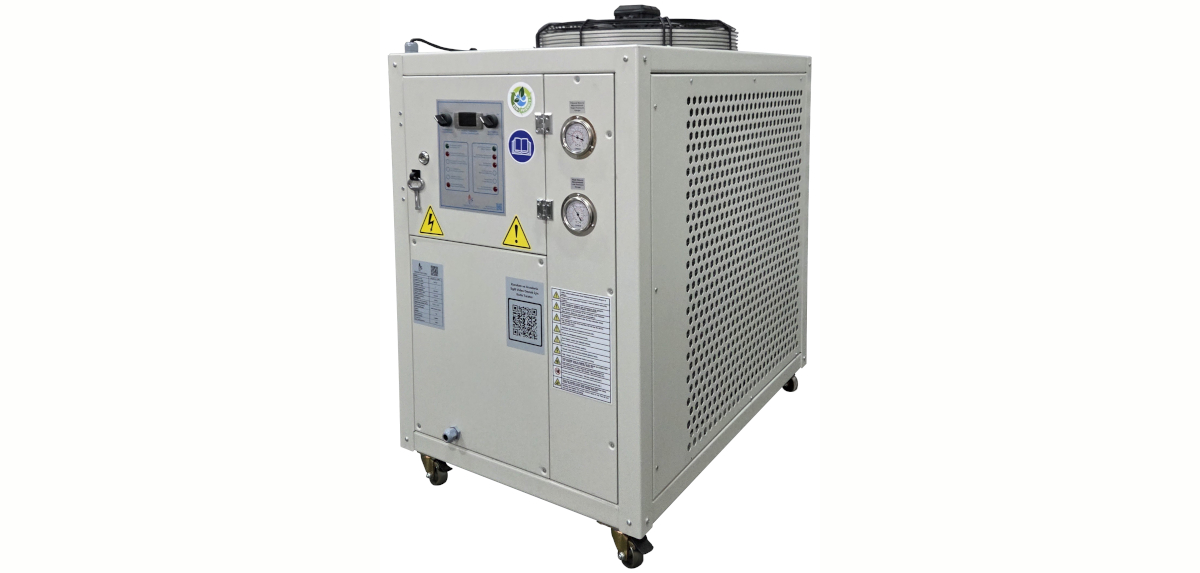

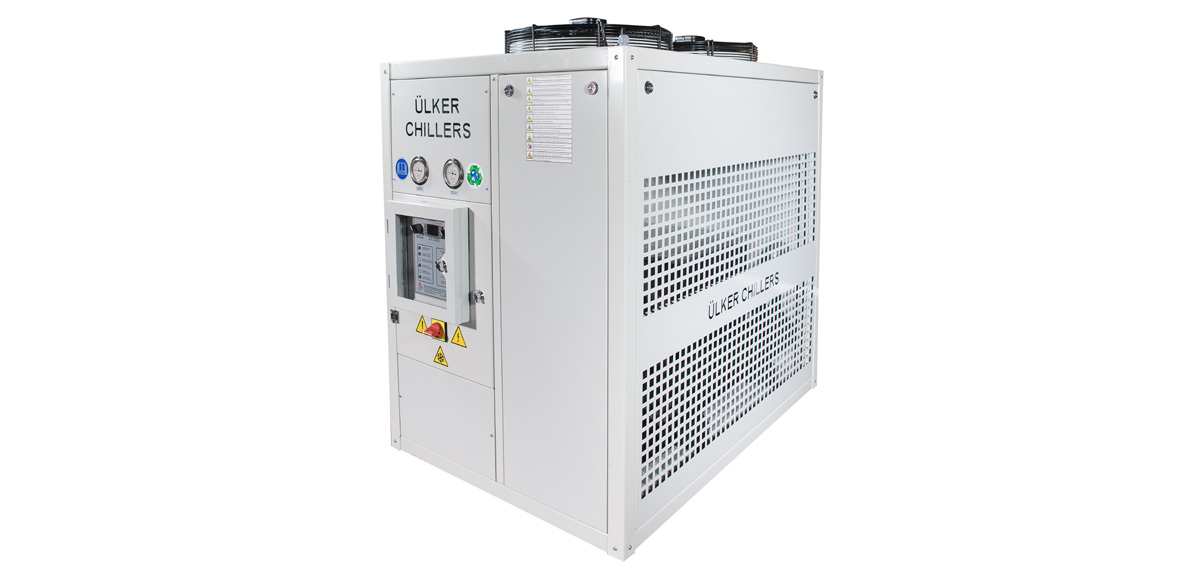

Hava Soğutmalı Chiller

Ürker Chiller üniteleri, ISO 9001:2008 Kalite Yönetim Sisteminin uygulandığı fabrikamızda CE belgeli olarak kapasite tablosundaki soğuk su çıkış sıcaklıklarını verecek şekilde dizayn edilmiştir. Chiller üniteleri fabrikamızda her türlü boru ve kablo bağlantısı, gaz-yağ şarjı ve gerekli testleri yapılmış olarak ve yerine yerleştirmeye hazır halde teslim edilirler.

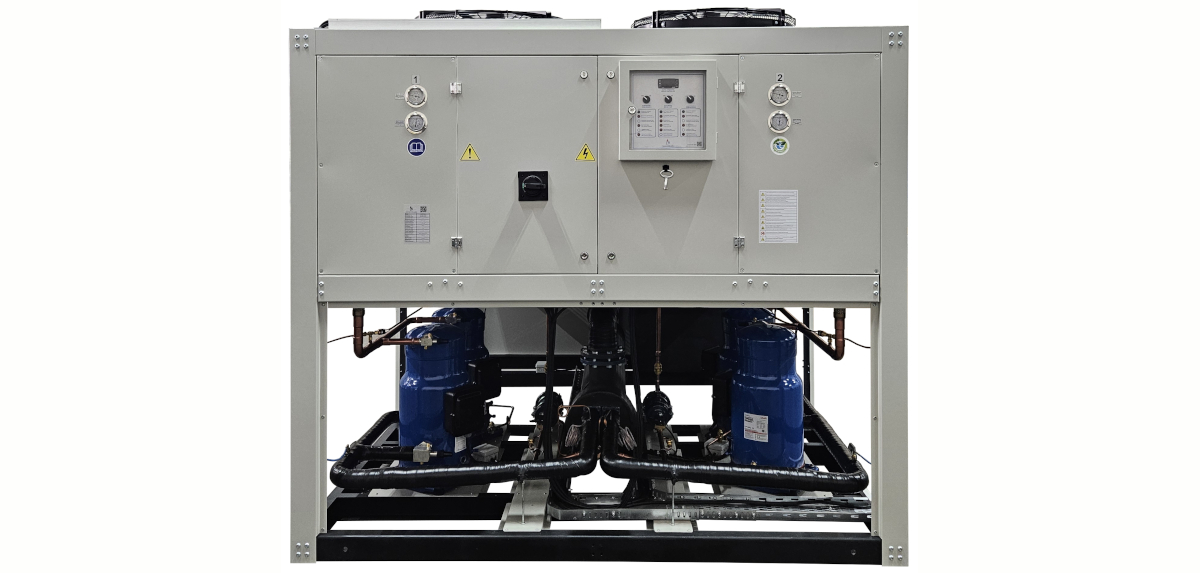

Soğutma kompresörü: Kapasiteye göre 1 veya 2 adet scroll kompresör kullanılmaktadır.
Gerekli şebeke gerilimi; 3 faz - 400 Volt - 50 Hz'dir.

Kondenser : Hava soğutmalı kondenserler bakır boru ve alüminyum lamelli olarak imal edilmektedir.

Fan : Hava soğutmalı kondenserli cihazlarda soğutucu gazın yoğuşmasını sağlamak üzere motoru ile direkt akuple yüksek verimli aksiyal fan, cihaz üzerine monte edilmiştir. Evaporatör : Shell & Tube tipinde imal edilen direkt genleşmeli evaporatörler özel yüksek verimli bakır boruların çelik ayna deliklerine özel işlem ile tesbit edilmesi suretiyle üretilmiştir. Boru demetinin sökülebilir olması bakım ve temizlik imkanı sağlar. EN 13445-3 ve ASME Section VIII Div.1 standartlarına uygun olarak imal edilen evaporatörler su ve glikol çözeltilerinin soğutulması için tasarlanmıştır. Evaporatörlerin dış yüzeyi ve kompresör emiş hatları uygun kalınlıkta izolasyon malzemesi kullanılarak izole edilmektedir. Soğutma Devresi Elemanları : Cihazın otomatik ve güvenli şekilde çalışması için; drayer-filtre, gözetleme camı, termostatik genleşme valfi, solenoid valf, alçak-yüksek basınç presostatı, su akış kontrol otomatiği, soğutma valfleri, su ve hava tahliye vanaları konmuştur.

Su Pompası : Cihaz ile tesis arasındaki su sirkülasyonunu sağlayabilmek için konmuştur. Tesisin basınç kayıplarına uygun olarak seçilmektedir.

Su Tankı : Cihaz içerisinde yeterli kapasitede su tankı mevcuttur. Tank ısı kayıplarına ve terlemeye karşı uygun evsafta ve kalınlıkta izole malzemesi ile izole edilmektedir.

Mikroişlemci Kontrol Sistemi : Cihazda kullanılan mikroişlemci kontrol sistemi sayesinde su giriş ve çıkış sıcaklıkları, emme ve basma tarafındaki gaz basınçları, evaporatörlerde oluşan aşırı ısıtma (superheat) sıcaklığı, kompresörlerin çalışma zamanları, oluşan tüm arızalar ve geçmişte vukubulan tüm arıza kayıtları ekranda dijital olarak görülebilmekte ve kolaylıkla kapasite kontrolü yapılabilmektedir. Ayrıca dış hava sıcaklığına bağlı olarak kondenser fanları otomatik olarak devreye girip çıkmakta ve her kompresörün çalışma süresi dengede tutularak, cihazın optimum verimde çalışması sağlanmaktadır. İstenilmesi halinde uzaktan bir bilgisayar yardımıyla chiller ile web tabanlı bağlantı oluşturularak bir çok veriye ulaşmamızı ve kontrol etmemizi sağlayan modül eklenebilir. Kumanda paneli chiller ünitesi üzerinde olup tüm bağlantılar fabrikada yapılmaktadır.

Elektrik Kumanda Panosu : IP54 koruma sınıfına göre tasarlanmıştır.Cihazın tam otomatik ve güvenli olarak çalışmasını sağlayacak şekilde güç ve kumanda tarafları olmak üzere iki kısımdan müteşekkildir. Pano yeterli miktarda kontaktör, termik, sigorta ve şalter ile techiz edilmiştir. Cihazın panosu ve cihaz içi kablo tesisatı EN 60204-1 standartına uygundur.
